套筒閥結構

作者:奶提酥酥  來源:www.daisai.cn/  更新時間:2023/8/1 17:17:22  點擊次數:

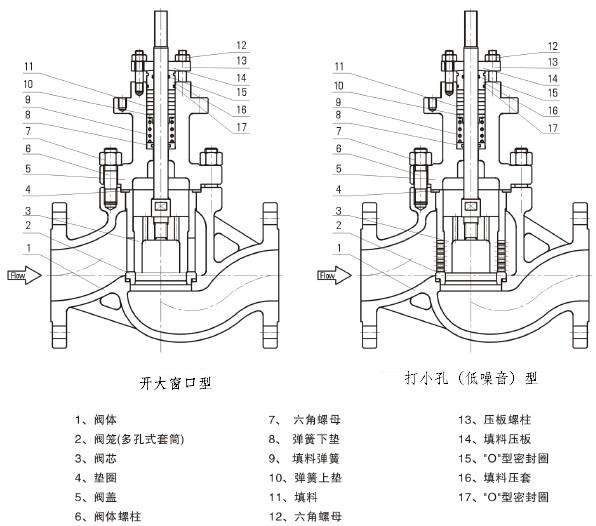

  套筒閥結構

  套筒閥結構

  套筒閥,由3810L型(或PSL系列)直行程電子式電動執行機構和精小型套筒閥組成。內含飼服功能,接受統一的4-20mA 或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

  套筒閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥座上時閥門嚴密關斷。

  閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔, 使閥瓣上下端面的腔室連通, 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消, 介質在閥桿上產生的不平衡力就非常小。套筒上有一個聚四氟乙烯平衡密封座, 當閥瓣全關時, 閥瓣上平衡密封面壓緊在套筒上的聚四氟乙烯平衡密封座上形成嚴密切斷, 保證上腔室的介質不能進入平衡室。當閥瓣上下移動時, 套筒上的節流窗口的通道面積會發生變化, 從而實現調節管道內介質流量和壓力等的功能。

  其主要優點如下:

  1 穩定性好;由于套筒閥的閥芯設有平衡孔,可以減少介質作用在閥芯上的不平衡力。同時,套筒與閥芯間的導向面大,加之不平衡力變化較小,因此不易引起閥芯振動。

  2 互換性和通用性強;只要更換套筒就可以得到不同的流量系數和不同的流量特性。

  3 可承受大壓差,熱膨脹影響小;從平衡原理上看,帶平衡孔的套筒閥與雙座閥一樣,因此可以承受大壓差工況。又由于套筒、閥芯采用同一種材料制成,溫度引起的膨脹基本一樣。同時,套筒、閥芯形狀基本一致,故熱膨脹影響小(一般調節閥閥芯、閥座采用的不是同一種材料,因而歲溫度增加泄漏量也會增加)。

  4 維修方便;套筒通過上閥蓋被壓緊在閥體上,不像單、雙座閥那樣,閥座是通過螺紋與閥體連接的(這種一般是老式閥門),因此拆裝非常方便,而且拆裝套筒時閥體可以不從管道上卸下來。對儀表維修工人來講,這要算是最突出的優點了。

  5 使用壽命長;由于閥芯底部為平面,在產生氣蝕時,氣泡破裂產生的沖擊波作用在閥芯下面的空間內,沖擊能量沒有作用在閥芯上而是被介質吸收。而單、雙座閥沖擊能量卻直接作用在其閥芯頭部,因此氣蝕對套筒閥的破壞要遠小于單、雙座閥。另一方面,套筒閥密封面與截留面(窗口)分開,介質高速流動對密封面的沖刷也大為減少。所以套筒閥的使用壽命比單、雙座閥長。

  6 噪音低;在產生閃蒸的情況下,由于氣蝕對套筒閥的破壞小,加之引起的振動也小于單、雙座閥(因套筒與閥芯有較大較長的導向),所以它比單、雙座閥的噪音要低10dB以上。
