本公司生產的手動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力<0．6MPa，一般 適用于工業、冶金、環保等管道作通風調節介質流量之用。

　　其主要特點為：

　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

　　2、操力矩小，操作方便，省力靈巧。

　　3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

　　工作原理及結構特點：

　　該閥是垂直蝶板式具有調節特性的閥門，由閥體、閥板、閥軸、驅動裝置等主要部件組成，全部為焊接結構，軸端采用柔性石墨編織填料密封，耐高溫。閥板啟閉靠手輪驅動手動裝置，手動裝置的zui終輸出力矩傳動給閥軸，靠閥軸的轉動驅動閥板旋轉，用以改變管道內截面積，以達到大面積截斷介質、降低介質壓力或調節介質流量的作用，調節角度為0-90°。

　　技術參數：

　　公稱通徑 DN（mm） 50-2000

　　公稱壓力 PN（MPa） 0.05 0.25 0.6

　　試驗壓力 Ps（MPa） 強度試驗 0.075 0.375 0.9

　　密封試驗 ≤ 1.5％泄漏量

　　適用介質 煤氣、含塵氣體、煙道氣等。

　　適用溫度 氣傳動、電傳動。

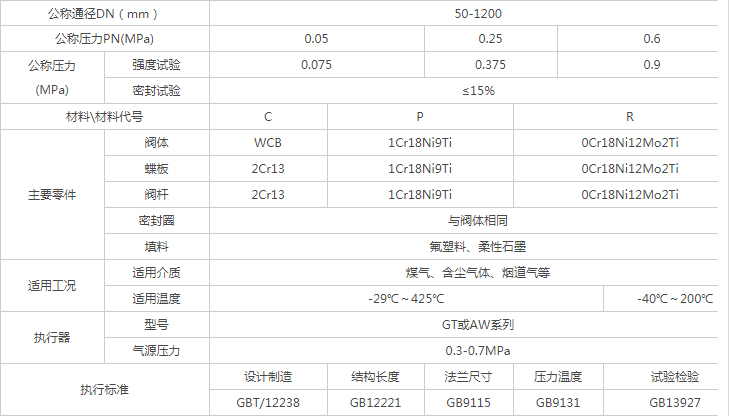

　　主要參數：

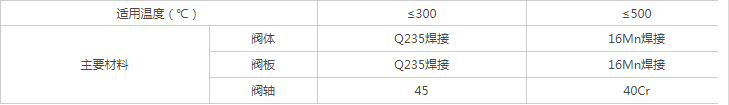

　　主要零部件材料：
